TrMTLEdit

TrMTLEdit.exe
概要		TrMTLEdit は、ＮＣデータを検証するための試し切削支援ツール TRYCUT2000/3000 の機械定義ファイルを作成・編集するためのアプリケーションです。このアプリケーションを実行するには、ＶＢランタイムおよび TrMTLEdit.mes (文字列定義ファイル) が必要になります。
機能		フォーム上の各項目を指定することで、TRYCUT2000/3000 の機械定義ファイルを出力します。既存のファイルの読み込みも可能で、その内容を編集することを目的とします。
TrMTLEdit.exe ダウンロード（TRMTL105.exe : 450KB）（Windows７対応版インストーラ）インストールしたにもかかわらず、アプリケーションが実行できない場合ＶＢランタイムが見つからない可能性があります。Ｔｏｐページより、記載された方法で入手してください。
使用方法

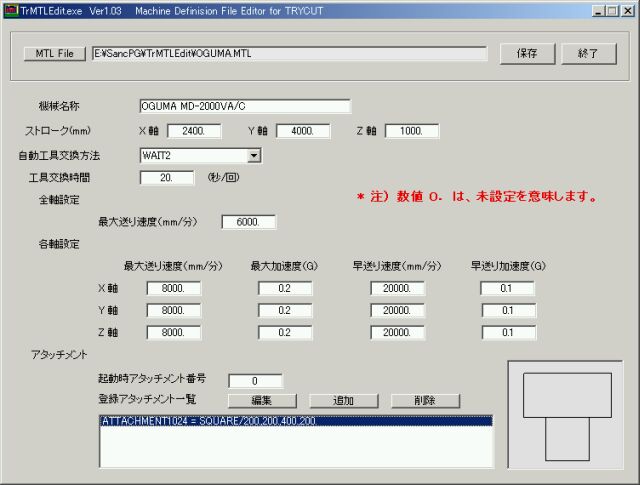

ＴｒＭＴＬＥｄｉｔ　メイン画面


	MTL FILE ボタン		ファイル選択ダイアログが起動します。機械定義ファイルを選択してください。ファイル名はテキストボックスに反映されます。テキストボックスは直接入力はできません。ダイアログを起動しで入力を行ってください。また、枠内にドラッグアンドドロップが可能です。ただし、拡張子 ".mtl" 以外は無視されます。
	登録ボタン		フォームで指定した内容を、テキストボックスに表示されているファイルに出力します。
	終了ボタン		アプリケーションを終了します。
	編集ボタン		選択されたアタッチメントを編集する画面が起動します。
	追加ボタン		新たにアタッチメント定義を追加するときに使用します。アタッチメント番号は、直後に表示されるインプットボックスで指定します。
	削除ボタン		選択されたアタッチメント定義を削除します。
	アタッチメント一覧		登録されているアタッチメントが表示されます。アタッチメントが選択されると、右のビューに形状が表示されます。ダブルクリックした場合は、編集の処理が行われます。

各指定項目			それぞれの内容については、TRYCUT2000/3000 のヘルプを参照してください。ここでは、操作に関する部分を記述します。
	機械名称		機械名を自由に２０文字以内で登録できます。
	ストローク		機械の、Ｘ，Ｙ，Ｚ各軸のストロークを登録できます。機械識別の情報として利用してください。
	自動工具交換方法		DIRECT、WEIT、WEIT2 の項目から選択してください。
	以下のの項目は、数値に０を指定すると「未設定」として処理され、機械定義ファイルには出力されません。
	工具交換時間
	全軸設定		最大送り速度
	各軸設定		最大送り速度最大加速度早送り速度早送り加速度
	アタッチメント
		起動時アタッチメント番号	TRYCUT2000/3000 起動時に装着されるアタッチメント番号を指定します。定義されていない番号も設定できますが、TRYCUT2000/3000 側で無視されます。

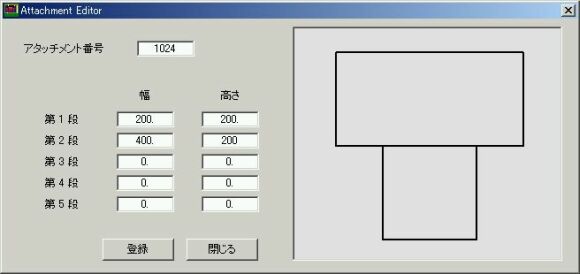

アタッチメント編集画面


	アタッチメント番号		編集中のアタッチメント番号が表示されます。これが変更された場合、「表示ボタン」がアクティブになります。番号の指定が完了したらこれを押し、その番号を有効にしてください。
	各段、幅、高さ		アタッチメント定義の要領に従って入力してください。入力された数値は即座に右のビューに反映され、概形が表示されます。
	登録ボタン		アクティブのアタッチメント番号を、表示中のデータで登録します。
	閉じるボタン		アタッチメント編集画面を閉じ、メイン画面をアクティブにします。

TrMTLEdit.mes			TrMTLEdit.exe の文字列定義ファイルです。このファイルは、ｅｘｅと同一のフォルダー内になくてはいけません。これが見つからない場合、アプリケーションは実行されません。
TrMTLEdit.ini			TrMTLEdit.exe の初期化ファイルです。このファイルが見つからないときには、デフォルトファイルをインストールホルダーに作成します。
